Es el acceso a la red que se ofrece a la mayoría de usuarios de la Universidad, es decir, a los estudiantes.

Para realizar la conexión entre las redes públicas y la de la UOC se utiliza tecnología Gigabit Ethernet, con una línea de 1 Gbps i un caudal* de 15 Mbitps (compartido con el acceso por Internet) tanto de entrada como de salida. Esto permite que puedan existir más de 800 conexiones simultáneas. Este tipo de tecnología está pensada para dar servicio a todo tipo de comunicaciones, es decir, permite el trabajo con diferentes canales en función del tipo de información que se recibe (vídeo, audio, datos, ...)

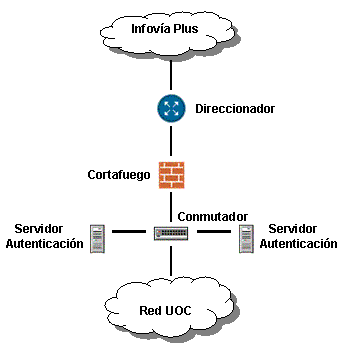

Pasa el ratón por encima de cada componente y haz clic para ir a su descripción.

Direccionador (router):
Este dispositivo tiene tres funciones básicas: interconectar redes, decidir el camino que debe seguir la información y realizar la adaptación tecnológica entre diferentes líneas, como Frame Relay* o Ethernet* a 100 Mbitps y a 1 Gbitps.

Modelo: Cisco 7.206.

Analogía: Conexión de la red de trenes francesa con la española. Conecta una red de ferrocarriles con otra, decide la línea que hay que seguir en función del destino del tren y ajusta la separación entre las ruedas del tren para adaptarlas al ancho de la nueva línea (la línea francesa es más estrecha que la española).

Cortafuego (firewall):
Es un dispositivo que actúa como un filtro entre la red pública y la red privada de la UOC, con el fin de proteger los servicios que se ofrecen en cualquier dirección según una política de seguridad definida. También se usa para dividir las diferentes partes de la red de la UOC, en diferentes niveles de seguridad.

Se trata de un sistema redundante y tolerante a fallos (existen dos dispositivos que efectúan la misma función para que en caso de que uno falle se active el otro).

Existen dos filas de cortafuegos. Una, entre Internet y los ordenadores frontales (front ends) del Campus y otra, entre éste y el resto de redes de la UOC. Para mayor seguridad, los equipos son de distintos fabricantes.

Modelo: dispositivos de dos fabricantes diferentes.

Analogía: Control de aduana en los aeropuertos.

Conmutador:
Es un conmutador Ethernet * usado para conectar equipos informáticos entre ellos. Su función es la de distribuir el tráfico de información entrante y saliente de Infovía Plus y del Servicio de Telecomunicación de Andorra hacia el cortafuegos.

Modelo: Enterasys Matrix E1.

Analogía: En un nudo ferroviario entra una línea de ferrocarril; en función de cómo esté el cambio de agujas el tren se dirigirá hacia una u otra vía.

Servidor de autenticación:
Este dispositivo se usa para validar que el usuario que se conecta a la Intranet Educativa es un usuario autorizado. Para ello solicita su código (nombre de usuario) y palabra de paso (contraseña) y se comprueba la validez de los datos.

Como puede verse en el diagrama, existen dos servidores que realizan la función de autenticación: uno activo y el otro como copia de seguridad (backup*) que sólo entra en funcionamiento en caso de que el primero falle, asegurando de este modo el acceso a los usuarios.

Modelo: Sun - software Radius.

Analogía: Siguiendo la misma línea de analogías utilizadas en los casos anteriores, este caso correspondería al del revisor del tren, quien, en el supuesto de no llevar billete, te hace bajar del mismo.
