Introducció
Aquesta és la capa descriptiva


És l'accés a la xarxa que s'ofereix a la majoria dels usuaris de la Universitat, és a dir, als estudiants.

Per a fer la connexió entre les xarxes públiques i la de la UOC es fa servir tecnologia Gigabit Ethernet, amb una línia de 1 Gbitps i un cabal* de 15 Mbitps (compartit amb l'accés per Internet) tant d'entrada com de sortida. Això permet que hi pugui haver més de 800 connexions simultànies. Aquesta mena de tecnologia està pensada per a donar servei a tot tipus de comunicacions, és a dir, permet treballar amb diferents canals d'acord amb el tipus d'informació que es rep (vídeo, àudio, dades, etc.).

Passa el ratolí per sobre de cada component per anar a la seva descripció.

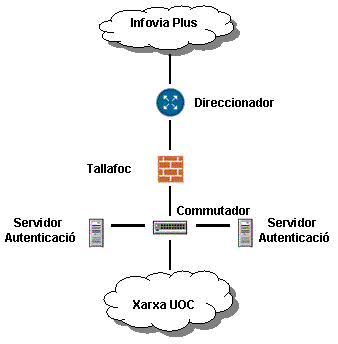

Esquema de funcionament del servei d'accés per Infovia Plus

Encaminador (router):
Aquest dispositiu té 3 funcions bàsiques: interconnectar xarxes, decidir el camí que ha de seguir la informació i fer l'adaptació tecnològica entre diferents línies com Frame Relay* o Ethernet* a 100 Mbitps i a 1 Gbitps.

Model: Cisco 7.206.

Analogia: Connexió de la xarxa de trens francesa amb l'espanyola. Connecta una xarxa de ferrocarrils amb l'altra, decideix la línia que cal seguir segons la destinació del tren i ajusta la separació entre les rodes del tren per a adaptar-les a l'amplada de la nova línia (la línia francesa és més estreta que l'espanyola).


Tallafoc (firewall):
És un dispositiu que actua com a filtre entre la xarxa pública i la xarxa privada de la UOC, amb la finalitat de protegir els serveis que s'ofereixen en qualsevol direcció segons una política de seguretat definida. També s'utilitza per a dividir les diferents parts de la xarxa de la UOC en diferents nivells de seguretat.

Es tracta d'un sistema redundant i tolerant als errors (hi ha dos dispositius que fan la mateixa funció perquè, en cas que en falli un, l'altre s'activi).

Existeixen dues fileres de tallafocs. Una, entre Internet i els ordinadors frontals (front ends) del Campus i una altra, entre el Campus i la resta de xarxes de la UOC. Els equips són de fabricants diferents, per a més seguretat.

Model: dispositius de dos fabricants diferents.

Analogia: Control de duana als aeroports.


Commutador:
És un commutador Ethernet * utilitzat per a connectar equips informàtics entre ells. La seva funció és distribuir el trànsit d'informació que entra i surt d'Infovia Plus i del Servei de Telecomunicació d'Andorra cap al tallafoc.

Model: Enterasys Matrix E1.

Analogia: En un nus ferroviari entra una línia de ferrocarril i, segons com està el canvi d'agulles, el tren anirà cap a una via o cap a una altra.

Servidor d'autenticació:
Aquest dispositiu es fa servir per a validar la identitat de l'usuari que es connecta a la Intranet Educativa. Per això li sol·licita el codi (nom d'usuari) i paraula de pas (contrasenya), i en comprova la validesa.

Com es pot veure en el diagrama, hi ha dos servidors que fan la funció d'autenticació: un d'actiu i un altre que funciona com a còpia de seguretat (backup*) que només entra en funcionament en cas que falli el primer, de manera que assegura l'accés als usuaris.

Model: Sun - software Radius.

Analogia: Seguint la mateixa línia d'analogies utilitzades en els casos anteriors, aquest cas correspondria al del revisor del tren que, en el supòsit de no portar bitllet, et fa baixar del tren.
