Introducció
Estàs a la capa descriptiva


És l'accés a la xarxa que s'ofereix als usuaris de gestió, als docents i a les empreses que treballen a l'entorn de la Universitat.

La finalitat de la UOCNet és connectar els centres de suport i iniciatives de l'àrea de Barcelona i donar un servei de seguretat diferent al personal i empreses de l'entorn universitari. Actualment està dimensionat per a atendre fins a 120 trucades simultànies.

  Passa el ratolí per sobre de cada component per anar a la seva descripció.

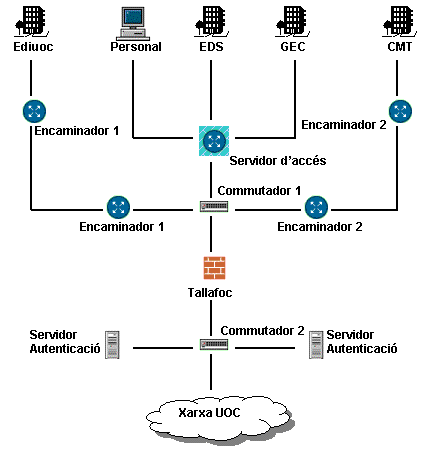

Esquema del funcionament del serveis d'accés per UOCNET
Anar a la definició de Servidor d'autenticació Anar a la definició d'encaminador 1 Anar a la definició d'encaminador 2 Anar a la definició de Servidor d'accés Anar a la definició d'encaminador 1 Anar a la definició de Commutador 1 Anar a la definició de Tallafoc Anar a la definició de Servidor d'autenticació Anar a la definició de Commutador 2 Anar a la definició d'encaminador 2



Encaminador (router): Aquest dispositiu té 3 funcions bàsiques: interconnectar xarxes, decidir el camí que ha de seguir la informació i fer l'adaptació tecnològica entre diferents línies com Frame Relay*, línies punt a punt i Ethernet* (xarxa local de la UOC).

Analogia: Connexió de la xarxa de trens francesa amb l'espanyola. Connecta una xarxa de ferrocarrils amb una altra, decideix la línia que cal seguir segons la destinació del tren i ajusta la separació entre les rodes del tren per a adaptar-les a l'amplada de la nova línia (la línia francesa és més estreta que l'espanyola).

Encaminador 1:
Permet la connexió directa entre l'empresa EDIUOC i la UOC i es fa mitjançant una línia punt a punt amb una velocitat de transferència de 2 Mbitps.
Hi ha dos encaminadors; un és l'encarregat de fer la interconnexió de la xarxa interna de l'empresa i la línia punt a punt*, i l'altre és el que connecta la línia a la UOC.
Model: Cisco 1.700.

Encaminador 2:
Permet la connexió directa entre l'empresa Catalana de Màrqueting Telefònic (CMT), que desenvolupa el servei d'informació telefònica, i la UOC. Es fa mitjançant una línia punt a punt amb una velocitat de transferència de 256 kbitps. Aquest circuit de dades és propietat de Telefónica.
Hi ha dos encaminadors, l'un encarregat de fer la interconnexió entre la xarxa interna de l'empresa i la línia punt a punt i l'altre, de connectar la línia a la UOC.
Model: Cisco 2.500.

Servidor d'accés: La funció d'aquest dispositiu és rebre trucades dels usuaris de la UOCNet. És un servidor d'accés remot XDSI de gran capacitat. Està dissenyat per a corporacions i proveïdors de serveis que necessiten rebre i emetre trucades i disposar de connectivitat entre xarxes a gran escala.

Té 8 connexions primàries de línia de tipus XDSI que permeten fins a 30 trucades simultànies cadascuna i 240 mòdems.

És l'accés utilitzat pel personal de gestió, pel personal docent i per algunes de les empreses que treballen en l'entorn UOC.

Model: Cisco AS 5.400.

Analogia: El peatge d'una autopista. Circulen molts vehicles per diversos carrils i quan arriben al peatge es van separant per totes les cabines que hi ha.

Commutador 1: És un commutador Ethernet* utilitzat per a connectar equips informàtics entre ells. La seva funció és distribuir el trànsit d'informació que entra i surt d'Infovia Plus i del Servei de Telecomunicació d'Andorra cap al tallafoc.

Model: Enterasys Vertical Horizon.

Analogia: En un nus ferroviari entra una línia de ferrocarril i, segons com estigui el canvi d'agulles, el tren anirà cap a una via o cap a una altra.

Tallafocs (firewall): És un dispositiu que actua com a filtre entre la xarxa pública i la xarxa privada de la UOC, amb la finalitat de protegir els serveis que s'ofereixen en qualsevol direcció segons una política de seguretat definida. També s'utilitza per a dividir les diferents parts de la xarxa de la UOC en diferents nivells de seguretat.

Es tracta d'un sistema redundant i tolerant als errors (hi ha dos dispositius que fan la mateixa funció perquè, en cas que un falli, l'altre s'activi).

Existeixen dues fileres de tallafocs. Una, entre Internet i els ordinadors frontals (front ends) del Campus i una altra, entre el Campus i la resta de xarxes de la UOC. Els equips són de fabricants diferents, per a més seguretat.

Model: dispositius de dos fabricants diferents.

Analogia: Control de duana als aeroports.

Commutador 2: És un commutador Ethernet utilitzat per a connectar equips informàtics entre ells. La seva funció és distribuir el trànsit d'informació que entra i surt d'Infovia Plus i del Servei de Telecomunicació d'Andorra cap al tallafoc.

Model: Enterasys Vertical Horizon.

Analogia: En un nus ferroviari entra una línia de ferrocarril i, segons com estigui el canvi d'agulles, el tren es dirigirà cap a una via o cap a una altra.

Servidor d'autenticació: Aquest dispositiu es fa servir per a validar la identitat de l'usuari que es connecta al Campus Virtual. Per això li sol·licita el codi (nom d'usuari) i paraula de pas (contrasenya), i en comprova la validesa.

Com es pot veure en el diagrama, hi ha dos servidors que fan la funció d'autenticació: un d'actiu i un altre que fa de còpia de seguretat (backup*) que només entra en funcionament en cas que el primer falli, de manera que assegura l'accés als usuaris.

Model: Sun - software Radius.

Analogia: Seguint la mateixa línia d'analogies utilitzades en els casos anteriors, aquest cas correspondria al del revisor del tren que, en el supòsit de no portar bitllet, et fa baixar del tren.
